設計図を見える化する
今までの2D設計図では表現できなかった現況地形との擦り付け部まで詳細に表現することが可能となりました。3Dモデルで地元住民説明会においては臨場感のある分かりやすい説明が可能となります。
空撮で作成した3DモデルまたはGoogle Mapの地形に設計した橋梁構造図を貼り合わせることが可能です。

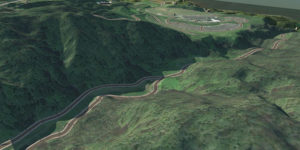

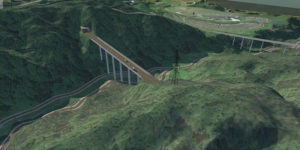

2つの橋梁を3Dモデルに追加

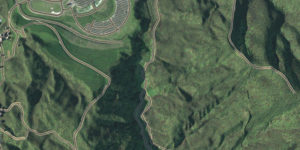

現在の平面図

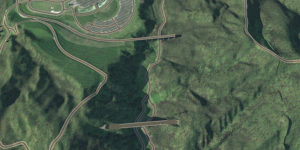

2つの橋梁を追加した平面図

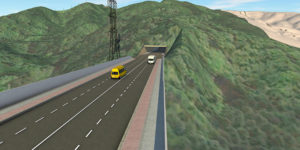

計画した橋梁を影観で確認
施工の見える化
施工ステップ毎にモデル化した施工場面を再現する「4D施工ステップ作成機能」で、施工手順や変更案の比較、進捗状況等を”見える化”します。発注者との設計協議では、表現力の向上と協議時間の短縮が図られるほか、事前に計測した現況図に3次元設計図を記載することも可能です。
道路舗装工事（現況）

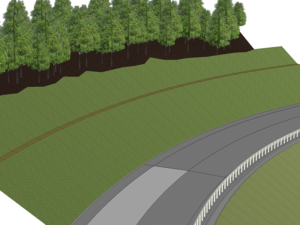

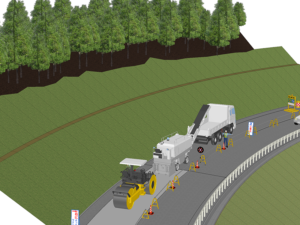

道路舗装工事（施工計画図）
市街地工事（現況）

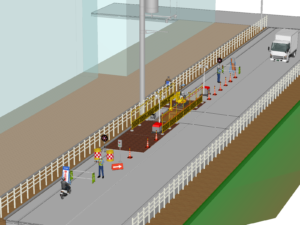

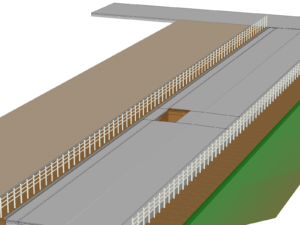

市街地工事（施工計画図）
設計・施工計画で使用する主なソフト
計画、設計、施工そして維持管理まで土木・インフラの総合ソリューション
・3次元現況データの利活用
・見えるかの促進
・より正確なプロジェクト成果の予測
・施工工程をバーチャル環境で検討
・収益性を向上
「i-Construction」を協力支援する福井コンピュータ―ソリューション
・3次元レーザースキャナー、UAV、MMS等で計測した膨大な点群データの高速処理を実現
・3次元設計データの自動解析
・より正確なプロジェクト成果の予測
・出来形の結果をヒートマップ表示
様々な3次元データを表示・解析し、施工管理やシミュレーションが可能
・多彩なデータから3次元現況モデルの作成が可能
・3次元現況モデルから現況縦横断図の作成
・多彩なボリューム計算を用意
・様々な3次元解析ツール
